ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por GIOVANNIRNP » 25 Abr 2013, 10:04

VECTRA B 96/99
Painel com conector cinza 30 PINOS
Imagem
Imagem

1-Az/Pt Sensor nivel(Boia)
2-Az sensor temp.motor
3-Vd Rotação(rpm)
4-Az/Vm Sensor velocidade
5-Mr/Br Tomada diagnose
6-Vm vem do +F22 (positivo 12v direto)
7-
8-Mr terra
9-Mr terra
10-
11-Br rele farol alto
12-Pt/Az Rele lant.neblina
13-
14-
15-Vm Vem do +F22 (positivo 12v direto)
16-Pt/Br indicado direçõa(pisca)
17-
18-Mr/Az Modulo injeção/imobilizador
19-MR/VM Int.nivel liquido freio/int.alavanca freio estacionamento acionado
20-Az/Br Alternador
21-Az/Vd Int.pressão oleo
22-Mr/Am Modulo ABS
23-
24-Mr/Vd controle de tração.
25-Mr/Vi Modulo transm.automatica
26-
27-Mr/Am Air bag
28-
29-Pt vem do +F29 (ignição, pós chave)
30-Cz/Am Modulo Temporizador (iluminação do painel)

VECTRA B 99/00 ATÉ 2001
PAINEL COM CONECTOR AZUL 26 PINOS
Imagem
Imagem

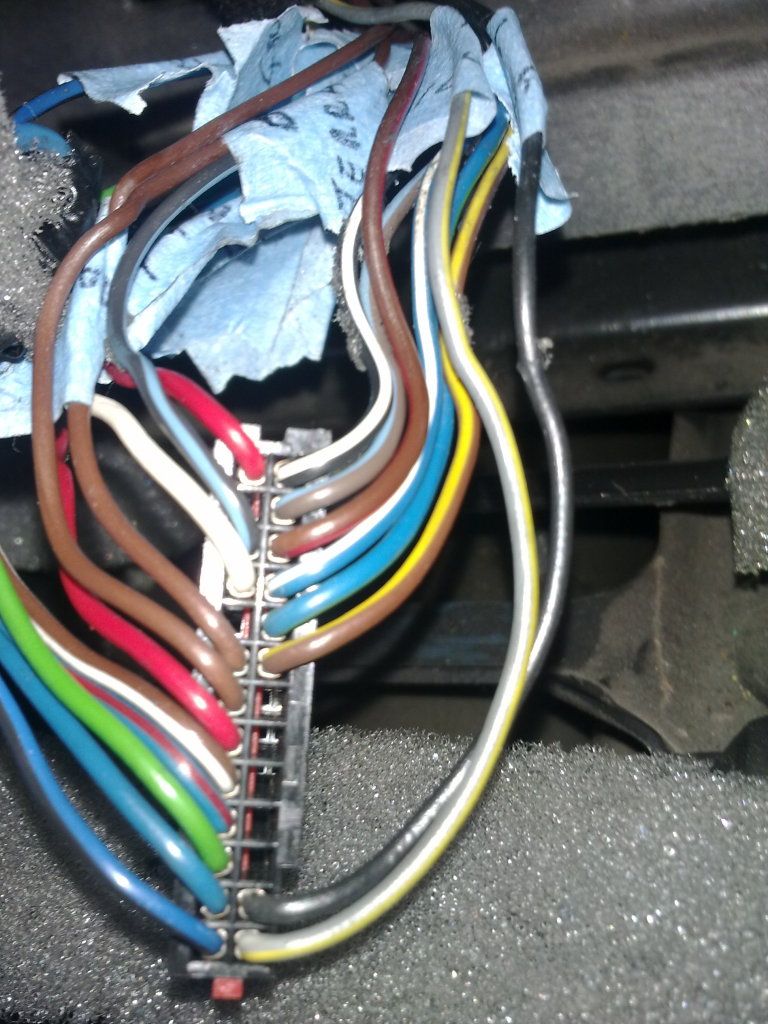

estas fotos são do conector azul desmontado.

1-Vm vem do +F22 (positivo 12v direto)
2-
3-Pt/Az Rele lant.neblina
4-Br rele farol alto
5-
6-Mr terra
7-Mr terra
8-Vm vem do +F22 (positivo 12v direto)
9-Mr/Br Tomada diagnose
10-Az/Vm Sensor velocidade
11-Vd Rotação(rpm)
12-Az sensor temp.motor
13-Az/Pt Sensor nivel(Boia)
14-Pt/Br indicado direçõa(pisca) - O PINO 14 FICA AO LADO DO PINO 01
15-mr/AZ Modulo injeção/imobilizador
16-MR/VM Int.nivel liquido freio/int.alavanca freio estacionamento acionado
17-Az/Br Alternador
18-Az/Vd Int.pressão oleo
19-Mr/Am Modulo ABS
20-
21-
22-
23-
24-
25-Pt vem do +F29 (ignição, pós chave)
26-Cz/Am Modulo Temporizador (iluminação do painel)

VECTRA B 2002/2005
PAINEL COM DOIS CONECTORES BRANCO/AZUL
Imagem

Imagem
Os pinos do conector azul de numeros abaixo relacionados são:
04-mr/AZ CK e LHT - Modulo injeção/imobilizador
05-Mr/Br K-LINE - Tomada diagnose
08-Vm TURN-W vem do +F22 (positivo 12v direto)
FUTURO:A DEUS PERTENCE
PRESENTE:06ELITE 2.4 16V PRETO TOP FULL
97CD2.0 16V141cv VERMELHO
01GLS2.2 8V123cv PRETO
http://www.clubedovectra.com.br/forum/v ... f=31&t=423
Imagem

Avatar do usuário
fabricio Coimbra
Member
Member
Mensagens: 26
Registrado em: 19 Abr 2013, 17:31
Nome Completo: fabricio coimbra santos
Cidade: ubatuba
Estado: São Paulo
Veículo: Vectra GL 2.2 MPFI
Fabricação/Modelo: 1995/1996

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por fabricio Coimbra » 26 Abr 2013, 12:33

era o que eu precisava
Vectra GLS 2.2 8V 1999 Gas/GNV
Rodas Tempra Turbo
Farol 2000/ com xenon 6000k no baixo

http://www.facebook.com/djfabriciocoimbra

http://www.facebook.com/media/set/?set= ... 608&type=3

zackspeed
GL Member
GL Member
Mensagens: 78
Registrado em: 22 Jan 2014, 10:03
Nome Completo: Elyerton Marques
Cidade: fortaleza
Estado: Ceará
Veículo: Vectra GL 2.2 MPFI
Fabricação/Modelo: 1996/1997

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por zackspeed » 05 Set 2014, 14:05

Amem! Obrigado GIOVANNIRNP.

Agora eu termino RPM!!! Abraxxxx

zackspeed
GL Member
GL Member
Mensagens: 78
Registrado em: 22 Jan 2014, 10:03
Nome Completo: Elyerton Marques
Cidade: fortaleza
Estado: Ceará
Veículo: Vectra GL 2.2 MPFI
Fabricação/Modelo: 1996/1997

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por zackspeed » 16 Set 2014, 12:27

adm : favor fixar no faça você mesmo!

grato

Avatar do usuário
Bacholsky
Organizador
Organizador
Mensagens: 273
Registrado em: 22 Abr 2013, 17:07
Nome Completo: Richard Guimarães Bacholsky
Cidade: Parnamirim
Estado: Rio Grande do Norte
Veículo: Vectra GLS/Expres.2.2/ 2.0 e 2.0 CD 8V
Fabricação/Modelo: 1999/2000

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por Bacholsky » 08 Out 2014, 09:58

E os vectras 2003? O meu por exemplo é conector cinza o mid. Será o mesmo de de 96 à 99
Imagem

Avatar do usuário
GIOVANNIRNP
EXPRESSION member
EXPRESSION member
Mensagens: 407
Registrado em: 24 Abr 2013, 13:03
Nome Completo: Giovanni Roberto Nery Pimentel
Cidade: Volta Redonda
Estado: Rio de Janeiro
País: Brasil
Veículo: Vectra Elite 2.4 MPFI 16V FlexPower Aut.
Fabricação/Modelo: 2005/2006

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por GIOVANNIRNP » 08 Out 2014, 11:11

Bacholsky escreveu:E os vectras 2003? O meu por exemplo é conector cinza o mid. Será o mesmo de de 96 à 99

Bacholsky esse esquema é apenas para os conectores do painel de instrumentos, que no seu caso usa dois conectores um azul e um branco. Para o esquema do mid tem no how to sobre como instalar o MID em vectra b gl/gls
FUTURO:A DEUS PERTENCE
PRESENTE:06ELITE 2.4 16V PRETO TOP FULL
97CD2.0 16V141cv VERMELHO
01GLS2.2 8V123cv PRETO
http://www.clubedovectra.com.br/forum/v ... f=31&t=423
Imagem

sergiodoo
GL Member
GL Member
Mensagens: 108
Registrado em: 02 Jul 2014, 08:49
Nome Completo: Sérgio de Souza Ribeiro peixoto
Cidade: rj
Estado: Rio de Janeiro
Veículo: Vectra GLS/Expres.2.2/ 2.0 e 2.0 CD 8V
Fabricação/Modelo: 1995/1996

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por sergiodoo » 27 Out 2014, 09:02

Só uma duvida, nessa adaptação, os fios q vão para o conector azul original apenas terão alguns deles repassados para o conector branco, correto? Ou terei q puxar os fios do conector branco direto da central??
Vectra 99/99 GLS 2.2 Verde.

Cristiano Canaan
Member
Member
Mensagens: 43
Registrado em: 16 Set 2014, 01:37
Nome Completo: Cristiano Canaan de Souza
Cidade: Contagem
Estado: Minas Gerais
Veículo: Vectra GL 2.2 Milenium
Fabricação/Modelo: 1996/1997

Adaptaçao Painel instrumentos Vectra B

por Cristiano Canaan » 17 Mar 2015, 12:59

Boa tarde galera
tenho um vectra 2000 e o Painel de instrumentos dele eh de plug azul.
Queria colocar o painel do vectra 2002 ou 2005 porem eles sao de dois plugs um azul e um branco.
Alguem sabe informar se da pra fazer adaptaçao? e se eh hard?

Vlw

Almeidão
Consultor Técnico
Consultor Técnico
Mensagens: 5536
Registrado em: 06 Abr 2013, 16:50
Nome Completo: Paulo de Almeida
Cidade: Cachoeiro de Itapemirim
Estado: Espirito Santo
Veículo: Vectra GL 2.0 MPFI
Fabricação/Modelo: 1994/1994

Re: Adaptaçao Painel instrumentos Vectra B

por Almeidão » 17 Mar 2015, 13:17

Todas adaptçãoes bem feitas são little hard. Mas eu acho que eu colocaria no meu.

O meu é um 97, originalmente tem a tomada fixa no fundo onde encaixa o painel e no painel em as partes com trilhas no plastico, tira se o painel puxando para fora e não tem chicote e o meu originalmente não tinha conta giro, arrumei um do carro bem mais novo com chicote, acho que ano 2000. Cortei todos os fios e soldei um por um no chicote do outro e neste caso é fácil porque o que tinha no meu tem as mesmas cores do chicote. Bem, foi só colocar e funcionar tudo. Para isolar as soldas, usei macarrão termo retrátil, assim não fica aquele bolão de fio aumentado por ter usado fita isolante

No seu caso, se a tomada que voce tem no carro não encaixar nesta do painel novo, o que será preciso fazer é arrurmar uma e começar a soldar acho que uns 20 fios kakkakakka.
Imagem

Cristiano Canaan
Member
Member
Mensagens: 43
Registrado em: 16 Set 2014, 01:37
Nome Completo: Cristiano Canaan de Souza
Cidade: Contagem
Estado: Minas Gerais
Veículo: Vectra GL 2.2 Milenium
Fabricação/Modelo: 1996/1997

Re: Adaptaçao Painel instrumentos Vectra B

por Cristiano Canaan » 17 Mar 2015, 14:18

Tem algum turorial aqui no forum sobre essa adaptação? Se tem nao estou conseguindo achar :47:

Cristiano Canaan
Member
Member
Mensagens: 43
Registrado em: 16 Set 2014, 01:37
Nome Completo: Cristiano Canaan de Souza
Cidade: Contagem
Estado: Minas Gerais
Veículo: Vectra GL 2.2 Milenium
Fabricação/Modelo: 1996/1997

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por Cristiano Canaan » 17 Mar 2015, 16:19

Cara, no plug azul nao tem dois fios, como vou dividi lo e por nos dois plugs? estou meio perdido desculpa qualquer coisa

Cristiano Canaan
Member
Member
Mensagens: 43
Registrado em: 16 Set 2014, 01:37
Nome Completo: Cristiano Canaan de Souza
Cidade: Contagem
Estado: Minas Gerais
Veículo: Vectra GL 2.2 Milenium
Fabricação/Modelo: 1996/1997

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por Cristiano Canaan » 17 Mar 2015, 20:21

Cara no meu plug azul as setas so tem um pino. como vou dividi las um pra cada plug?

o certo eh identificar os fios do plug azul e refaze lo conforme a imagem acima dividindo para os dois plugs?

Cristiano Canaan
Member
Member
Mensagens: 43
Registrado em: 16 Set 2014, 01:37
Nome Completo: Cristiano Canaan de Souza
Cidade: Contagem
Estado: Minas Gerais
Veículo: Vectra GL 2.2 Milenium
Fabricação/Modelo: 1996/1997

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por Cristiano Canaan » 17 Mar 2015, 21:19

Fiz uma especie de ligação com cores dos fios que devo mudar de lugar no plug azul e os que devo retirar e colocar no plug branco.

Porem tenho algumas duvidas:

1: Verificar se a "cruzadinha" das cores estão corretas.

2: No plug azul possui apenas dois fios terras ( Marrons) devo colocar no plug branco Socket (negativos) 15/16 e deixar o 17 vazio?

3: Mesma coisa acontece com os fios +F22 ( positivos) no plug azul contem dois positivos, devo manter um no Socket "8" e ignorar o do Socket "1" ? retira lo e isolar ou deixar como esta?

4: Alguns desses fios q estão com "?" nos quadrados não consegui achar os locais certos para troca lo ou manter lo nos lugares. sabem me informar onde e em que plug e Socket devo move los?

Imagem

Cristiano Canaan
Member
Member
Mensagens: 43
Registrado em: 16 Set 2014, 01:37
Nome Completo: Cristiano Canaan de Souza
Cidade: Contagem
Estado: Minas Gerais
Veículo: Vectra GL 2.2 Milenium
Fabricação/Modelo: 1996/1997

Re: Adaptaçao Painel instrumentos Vectra B

por Cristiano Canaan » 17 Mar 2015, 21:29

Alguem responde minha pergunta?
viewtopic.php?f=35&t=427

Avatar do usuário
GIOVANNIRNP
EXPRESSION member
EXPRESSION member
Mensagens: 407
Registrado em: 24 Abr 2013, 13:03
Nome Completo: Giovanni Roberto Nery Pimentel
Cidade: Volta Redonda
Estado: Rio de Janeiro
País: Brasil
Veículo: Vectra Elite 2.4 MPFI 16V FlexPower Aut.
Fabricação/Modelo: 2005/2006

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por GIOVANNIRNP » 19 Mar 2015, 11:36

sergiodoo escreveu:Só uma duvida, nessa adaptação, os fios q vão para o conector azul original apenas terão alguns deles repassados para o conector branco, correto? Ou terei q puxar os fios do conector branco direto da central??

Sim alguns fios do conector azul passarão para o conector branco. Não precisa puxar nenhum fio da central do carro.
FUTURO:A DEUS PERTENCE
PRESENTE:06ELITE 2.4 16V PRETO TOP FULL
97CD2.0 16V141cv VERMELHO
01GLS2.2 8V123cv PRETO
http://www.clubedovectra.com.br/forum/v ... f=31&t=423
Imagem

Avatar do usuário
GIOVANNIRNP
EXPRESSION member
EXPRESSION member
Mensagens: 407
Registrado em: 24 Abr 2013, 13:03
Nome Completo: Giovanni Roberto Nery Pimentel
Cidade: Volta Redonda
Estado: Rio de Janeiro
País: Brasil
Veículo: Vectra Elite 2.4 MPFI 16V FlexPower Aut.
Fabricação/Modelo: 2005/2006

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por GIOVANNIRNP » 19 Mar 2015, 11:50

Cristiano Canaan escreveu:Cara, no plug azul nao tem dois fios, como vou dividi lo e por nos dois plugs? estou meio perdido desculpa qualquer coisa

Você não tem que dividir fio algum para passar para o conector branco, como eu respondi no comentário acima, alguns fios do conector azul passarão para o conector branco. Outros fios que não possuem no seu conector azul original como o indicador de farol de milha acesso, indicação de portas abertas (este você precisa instalar os sensores nas portas caso queria que funcione), luz do cinto de segurança (TB precisa de sensor para funcionar), estes você tem que puxar os fios dos sensores os quais eu indiquei. No caso do farol de milha é só verificar o fio que sai do relé na caixa de fusíveis e levar até o painel na sua respectiva posição (agora eu não me lembro se o pulso desse fio tem que ser negativo ou positivo).
FUTURO:A DEUS PERTENCE
PRESENTE:06ELITE 2.4 16V PRETO TOP FULL
97CD2.0 16V141cv VERMELHO
01GLS2.2 8V123cv PRETO
http://www.clubedovectra.com.br/forum/v ... f=31&t=423
Imagem

Avatar do usuário
GIOVANNIRNP
EXPRESSION member
EXPRESSION member
Mensagens: 407
Registrado em: 24 Abr 2013, 13:03
Nome Completo: Giovanni Roberto Nery Pimentel
Cidade: Volta Redonda
Estado: Rio de Janeiro
País: Brasil
Veículo: Vectra Elite 2.4 MPFI 16V FlexPower Aut.
Fabricação/Modelo: 2005/2006

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por GIOVANNIRNP » 19 Mar 2015, 11:54

Cristiano Canaan escreveu:Cara no meu plug azul as setas so tem um pino. como vou dividi las um pra cada plug?

o certo eh identificar os fios do plug azul e refaze lo conforme a imagem acima dividindo para os dois plugs?

No caso da seta eu isolei esse fio e puxei um fio de cada rele da seta para a ligação correta. É um rele pra cada seta lá na caixa de fusíveis. A segunda pergunta já te respondi OK.
FUTURO:A DEUS PERTENCE
PRESENTE:06ELITE 2.4 16V PRETO TOP FULL
97CD2.0 16V141cv VERMELHO
01GLS2.2 8V123cv PRETO
http://www.clubedovectra.com.br/forum/v ... f=31&t=423
Imagem

Avatar do usuário
Mantenedor
Consultor Técnico
Consultor Técnico
Mensagens: 1112
Registrado em: 16 Set 2014, 21:34
Nome Completo: Moisés M. Nascimento
Cidade: São Paulo
Estado: São Paulo
Veículo: Vectra CD 2.0 16V Mec.
Fabricação/Modelo: 1994/1994

Re: ESQUEMA DOS FIOS DOS PAINEIS DE TODOS OS VECTRAS B 96/05

por Mantenedor » 19 Mar 2015, 12:32

Alguém tem a foto deste Painel de instrumentos 2002/2005?
Abs.


Mantenedor/VectraCD/2.0/16VT.215VC.
Mantenedor/VCD/2.0/16VT.
Imagem

Imagem

Avatar do usuário
Mantenedor
Consultor Técnico
Consultor Técnico
Mensagens: 1112
Registrado em: 16 Set 2014, 21:34
Nome Completo: Moisés M. Nascimento
Cidade: São Paulo
Estado: São Paulo
Veículo: Vectra CD 2.0 16V Mec.
Fabricação/Modelo: 1994/1994

Re: Adaptaçao Painel instrumentos Vectra B

por Mantenedor » 19 Mar 2015, 12:34

Alguém tem como colocar uma foto deste painel instrumentos do 2002/2005? Obrigado

Mantenedor/VectraCD/2.0/16VT.215VC.
Mantenedor/VCD/2.0/16VT.
Imagem

Imagem

Avatar do usuário
GIOVANNIRNP
EXPRESSION member
EXPRESSION member
Mensagens: 407
Registrado em: 24 Abr 2013, 13:03
Nome Completo: Giovanni Roberto Nery Pimentel
Cidade: Volta Redonda
Estado: Rio de Janeiro
País: Brasil
Veículo: Vectra Elite 2.4 MPFI 16V FlexPower Aut.
Fabricação/Modelo: 2005/2006

Re: Adaptaçao Painel instrumentos Vectra B

por GIOVANNIRNP » 19 Mar 2015, 12:58

Mantenedor escreveu:Alguém tem como colocar uma foto deste painel instrumentos do 2002/2005? Obrigado

Mantenedor/VectraCD/2.0/16VT.215VC.

Imagem
FUTURO:A DEUS PERTENCE
PRESENTE:06ELITE 2.4 16V PRETO TOP FULL
97CD2.0 16V141cv VERMELHO
01GLS2.2 8V123cv PRETO
http://www.clubedovectra.com.br/forum/v ... f=31&t=423
Imagem

67 mensagens

Quem está online

Usuários navegando neste fórum: Nenhum usuário registrado e 25 visitantes
